JY-D系列集成电路直流电压继电器用于直流继电器保护装置中,监视直流电压,作为过电压保护或欠电压闭锁启动元件,本继电器为集成电路型,采用三位拨码开关整定电压值、直观方便、精度高、功耗小、无抖动、动作快、返回系数高等优点。
二 JY型号命名及含义

三 主要技术参数
3.1、电压整定范围:60V~300V。
3.2、功耗:小于3W(出口继电器动作后)
3.3、动作时间:欠电压继电器:0.5倍整定值的动作时间不大于20mS。
               过电压继电器:1.2倍整定值的动作时间不大于25mS。
                             2倍整定值的动作时间不大于20mS。
3.4、返回系数:欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.97~0.94。
3.5、整定误差:额定值在10V至最大值范围内,整定误差不大于2%;在极限温度下,10V以上任一整定值的误差不大于3%。
3.6、触点容量:继电器输出电路的触点能断开电压不大于250V,时间常数为5±0.75mS的直流有感负荷电路为50W,继电器 触点可长期接通5A。
3.7、电寿命:  不低于105次。
3.8、机械寿命:不低于106次。
3.9、介质强度:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间能承受2000V(有效值),50Hz的交流电压历时1 分钟试验而无绝缘击穿或飞弧现象。
3.10、绝缘电阻:继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。
3.11、工作环境条件:温度-10℃~+50℃,相对湿度不大于90%,海波高度不大于2000M。
3.12、抗干扰性能:继电器的应符合GB7261/GB6261《静态继电保护及安全自动装置通用技术条件》。
四 整定方法和使用
本继电器采用数字拨盘整定,三位数字从左到右分别别为百位、十位、个位,三位数字即为整定的电压。列如:三位数字是220,即为220V
五 内部接线图及外引接线图

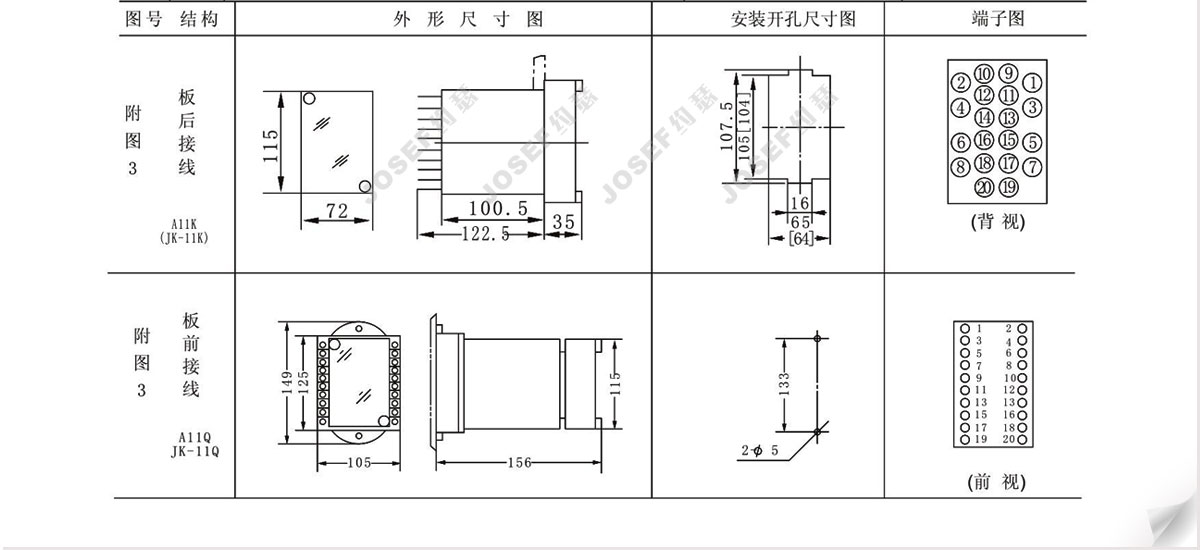

六 继电器外形尺寸及开孔尺寸

JY-DA/3、B/3采用CJ-1壳体,附图3
