BGDJ-10系列过电压继电器
一、概述
用于电站或其它场合的各种直流电源的过电压、欠电压检测或保护。
二、技术参数
型号规格 名称 输入额定电压(V) 动作值整定范围(V)
BGDJ–11/1 过电压继电器 110 121~132
BGDJ–11/2 欠电压继电器 110 80 ~ 99
BGDJ–12/1 过电压继电器 220 242 ~264
BGDJ–12/2 欠电压继电器 220 176 ~198
BGDJ–13/1 过电压继电器 48 48 ~ 57
BGDJ–13/2 欠电压继电器 48 40 ~ 44
3.2返回系数
　　过电压继电器返回系数不小于0.9，欠电压继电器返回系数不大于1.15。
3.3动作值变差
　　在任一整定点上十次测量中的动作值的变差不大于8％。
3.4触点容量
在电压不大于220V，电流不大于0.15A（τ= 5 ms±0.75ms）的直流电路中，为30W。
　　在电压不大于220V，电流不大于0.5A（cosφ= 0.4±0.1）的交流电路中，为110VA。
3.5功耗不大于10W。
3.6绝缘电阻
　　继电器电路对外壳(外壳上非带电金属部分)的绝缘电阻用500V兆欧表测量不小于10MΩ。
3.7绝缘强度
　　继电器的电路对外壳（外壳上非导电金属部分）的绝缘强度能耐受交流50Hz，电压为2000V，历时1min试验无击穿或闪络现象。
3.8重量约0.5kg。

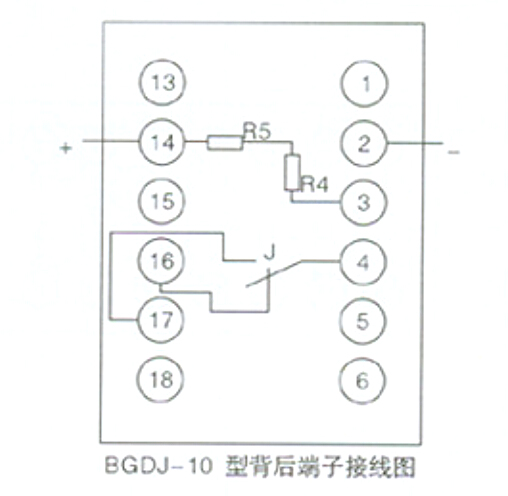

四、接线图

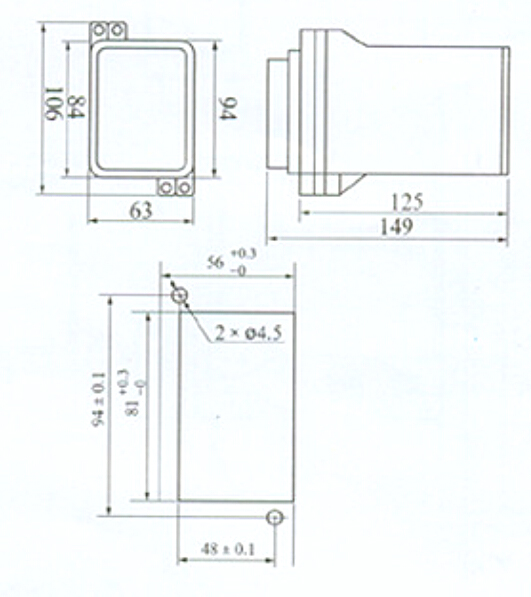

五、开了及外形尺寸
