继电器（Relay）
继电器（英文名称：Relay）是一种电控制器件，基于电磁感应原理制成，是用小电流控制大电流的一种“自动开关”。广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

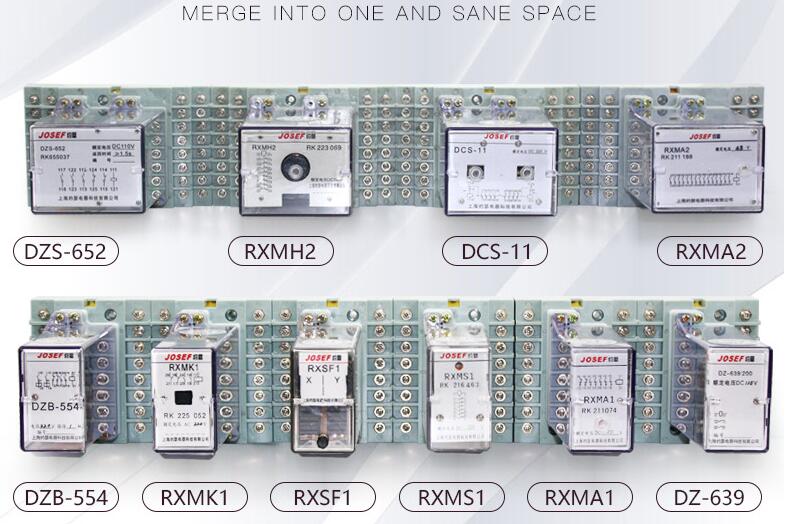

▲继电器图片

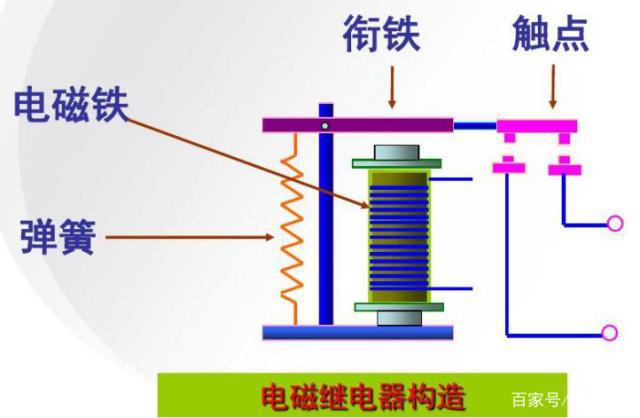

继电器的核心是一个电磁铁，在电流作用下，电磁铁吸引衔铁带动与之相连的开关打开或闭合，从而控制另外一个电路的通断。
继电器的分类
继电器有多种分类方法：
1、按继电器的工作原理或结构特征分类，可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器等。
2、按继电器的外形尺寸分类，可分为：微型继电器、超小型微型继电器、小型微型继电器。
3、按继电器的负载分类，可分为：微功率继电器、弱功率继电器、中功率继电器、大功率继电器。
4、按继电器的防护特征分类，可分为：密封继电器、封闭式继电器、敞开式继电器。
5、按继电器按照动作原理可分类，可分为：电磁型、感应型、整流型、电子型、数字型等。
6、按照反应的物理量可分类，可分为：电流继电器、电压继电器、功率方向继电器、阻抗继电器、频率继电器、气体（瓦斯）继电器。
7、按照继电器在保护回路中所起的作用可分类，可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器等。
继电器的作用
作为控制元件，继电器在电路中起着自动调节、安全保护、转换电路等作用。
继电器的符号
因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。

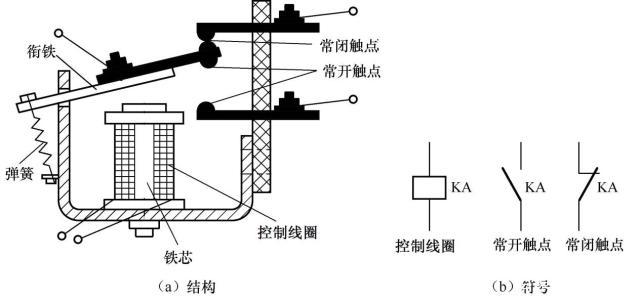

▲中间继电器结构及符号
新电气图形符号表示：继电器(统称)，单字母表示：K。
细分时应用双字母表示：
电压继电器：KV
电流继电器：KA
时间继电器：KT
频率继电器：KF
压力继电器：KP
控制继电器：KC
信号继电器：KS
接地继电器：KE

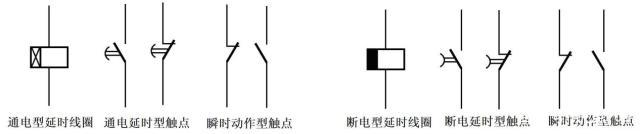

▲时间继电器线圈符号（分别为：线圈的一般符号、通电延时线圈、断电延时线圈）
▲时间继电器符号
（图文整理自网络，版权归原作者。）
